Planungseffizienz neu gedacht
Die klassische Rohrleitungsplanung steht oft vor einem Dilemma: Entweder man nutzt starre 2D-Zeichnungen ohne Intelligenz oder man verliert sich in hochkomplexen 3D-Anlagenbauprogrammen, die Monate an Einarbeitungszeit fressen.
Ein modernes System für die Rohrleitungsplanung muss so intuitiv sein wie ein Skizzenblock, aber so datentief wie eine Datenbank. Es geht darum, dem Konstrukteur den Rücken freizuhalten, damit er sich auf die Technik konzentrieren kann — statt auf die Software-Bedienung. Im besten Fall wird das 3D-Modell direkt aus der Isometrie generiert.
Was umfasst professionelle Rohrleitungsplanung?
Rohrleitungsplanung ist weit mehr als das Zeichnen von Linienzügen. Sie beginnt mit der Aufnahme der verfahrenstechnischen Anforderungen aus dem R&I-Schema und endet erst mit der revisionssicheren Übergabedokumentation nach der Montageabnahme. Dazwischen liegen: die isometrische Darstellung aller Rohrleitungen, die Zuordnung von Rohrklassen und Werkstoffen, die Erfassung aller Schweißnähte, die Erstellung normgerechter Stücklisten sowie die Koordination mit anderen Gewerken.
Ein professionelles CAD-Werkzeug übernimmt dabei alle dokumentationsrelevanten Aufgaben automatisch — so dass der Konstrukteur sich auf das Wesentliche konzentrieren kann: die technisch richtige Lösung.
Isometrie-First

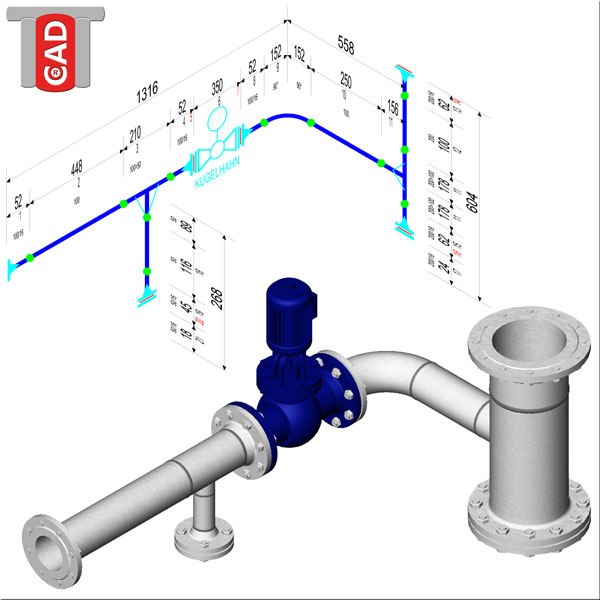

Direkt mit der Isometrie starten — das 3D-Modell entsteht automatisch als Nebenprodukt.
Automatische Stücklisten
Jedes Bauteil ist ein intelligentes Objekt — Materiallisten entstehen per Knopfdruck.
Rohrklassen & Normen
DN, PN und Baulängen direkt aus integrierten Normtabellen — keine manuelle Nacharbeit.
Revisionssichere Ablage
Vollständiges Rohrbuch und Schweißnahtverzeichnis für die behördliche Abnahme.
SAP-Integration
CSV- und Excel-Export für nahtlose Übergabe an ERP-Systeme wie SAP S/4HANA.
BricsCAD® Plattform
Vertraute DWG-Umgebung — keine neue Software-Welt, sofortige Produktivität.
Vom Entwurf direkt zur Dokumentation
Der Clou einer guten Planung ist die Mehrfachverwendung von Daten. Wenn ein Flansch gesetzt oder eine Reduzierung eingeplant wird, kennt das System bereits die Baulänge — automatisch, aus der integrierten Normtabelle.
Integrierte Rohrklassen und Normtabellen sind das Rückgrat jeder professionellen Rohrleitungsplanung. Sie verhindern Fehler bei der Materialwahl und sorgen dafür, dass die Stückliste am Ende exakt mit der Zeichnung übereinstimmt.
PiCAD® – Die intelligente Art der Planung
PiCAD® wurde aus der Praxis für die Praxis entwickelt. Erstellen Sie Isometrien so schnell wie noch nie und erhalten Sie das 3D-Modell sowie alle Listen ohne Mehraufwand dazu.
PiCAD® – Piping Isometric CAD
